13장. EAT - 실습 해보기

1. Export Directroy의 Raw값 구하기

1.1 PE Header 위치

e_lfanew 값(3C에 위치) : 0xF0
PE Header는 파일의 0xF0 오프셋에서 시작합니다.

1.2 PE Header 구조

PE Header는 다음과 같은 구조를 가지고 있습니다:

PE Signature (4 bytes)
- 값: 50 45 00 00 (ASCII로 'PE')
COFF File Header (IMAGE_FILE_HEADER) (20 bytes)
Optional Header (IMAGE_OPTIONAL_HEADER32)
- 이 부분에서 DataDirectory를 찾을 수 있습니다.

1.3 Optional Header 위치

Optional Header는 PE Header의 시작 + 24바이트 지점에서 시작됩니다.
PE Header가 0xF0에 있으므로, Optional Header의 시작 오프셋은: 0xF0 + 0x18 = 0x108

1.4 Data Directory 위치

DataDirectory는 Optional Header 내에서 96바이트 오프셋부터 시작됩니다.
따라서, DataDirectory[0]의 시작 위치는: 0x108 + 0x60 = 0x168

1.5 IMAGE_DATA_DIRECTORY 구조(0x168)

PE Header는 다음과 같은 구조를 가지고 있습니다:

VirtualAddress (4 bytes): 0x262C
Size (4 bytes): 0x6CFD

1.6 다음 단계: 파일 오프셋 계산

RVA는 메모리 상의 주소를 기준으로 합니다. 파일에서 해당 데이터를 읽으려면 RVA를 파일 오프셋으로 변환해야 합니다.

파일 오프셋을 계산하려면 Section Header 정보를 참조해야 합니다:

PE 헤더의 NumberOfSections를 통해 섹션 수를 확인.
각 섹션의 VirtualAddress와 PointerToRawData를 이용해 매핑
- VirtualAddress ≤ RVA < VirtualAddress + VirtualSize인 섹션을 찾습니다.
- 해당 섹션의 파일 오프셋
  FileOffset = PointerToRawData + (RVA − Section.VirtualAddress)

1.7 Section Header 확인

Section Header는 Optional Header의 끝에 있습니다:

Optional Header 크기는 PE Header의 SizeOfOptionalHeader 필드에서 확인 가능.
- SizeOfOptionalHeader 필드는 PE Header + 20바이트(0x14) 위치에 있습니다.
  따라서 F0 + 0x14 = 0x104이며 그 값은 "E0 00"입니다.
- 이를 리틀엔디언 방식으로 계산하면 "0x00E0"이며 이는 10진수로 224입니다.
PE Header 위치 (0xF0) + 4 (Signature) + 20 (COFF Header) + SizeOfOptionalHeader로 Section Header 시작 위치를 찾습니다.
IMAGE_SECTION_HEADER 구조를 읽어 Section 정보를 얻습니다.

1.8 Section Header 위치 계산

Optional Header 끝 위치
- Optional Header의 시작 위치는 PE Header 바로 뒤이므로
- Optional Header 시작 = 0xF0 + 24 = 0x108.
- Optional Header의 끝은 Optional Header 시작 + SizeOfOptionalHeader이므로
- Optional Header 끝 = 0x108 + 0xE0 = 0x1E8.
Section Header 위치
- Section Header는 Optional Header 끝 위치에서 시작합니다.
- 따라서 Section Header의 시작 위치는 0x1E8입니다.

1.9 Section Header 데이터 분석

PE 파일의 Section Header는 각 섹션당 40바이트로 구성됩니다. 따라서 주어진 데이터에서 각각 40바이트씩 나눠서 분석합니다.

2E 74 65 78 74 00 00 00   ; Name: .text
C9 30 08 00               ; Virtual Size: 0x000830C9
00 10 00 00               ; Virtual Address (RVA): 0x00001000
00 32 08 00               ; Size of Raw Data: 0x00083200
00 04 00 00               ; Pointer to Raw Data: 0x00000400
00 00 00 00               ; Pointer to Relocations: 0x00000000
00 00 00 00               ; Pointer to Line Numbers: 0x00000000
00 00                     ; Number of Relocations: 0
00 00                     ; Number of Line Numbers: 0
20 00 00 60               ; Characteristics: 0x60000020

Name: .text (코드 섹션)
Virtual Size: 0x000830C9 (메모리에서 차지하는 크기)
RVA: 0x00001000 (메모리 기준 시작 주소)
Size of Raw Data: 0x00083200 (파일에서 차지하는 크기)
Pointer to Raw Data: 0x00000400 (파일에서의 시작 위치)
Characteristics: 0x60000020 (섹션의 속성 - 실행 가능, 읽기 가능)

2E 64 61 74 61 00 00 00   ; Name: .data
00 44 00 00               ; Virtual Size: 0x00004400
00 50 08 00               ; Virtual Address (RVA): 0x00085000
26 00 00 00               ; Size of Raw Data: 0x00000026
36 08 00 00               ; Pointer to Raw Data: 0x00000836
00 00 00 00               ; Pointer to Relocations: 0x00000000
00 00 00 00               ; Pointer to Line Numbers: 0x00000000
00 00                     ; Number of Relocations: 0
00 00                     ; Number of Line Numbers: 0
40 00 00 C0               ; Characteristics: 0xC0000040

Name: .data (데이터 섹션)
Virtual Size: 0x00004400
RVA: 0x00085000
Size of Raw Data: 0x00000026
Pointer to Raw Data: 0x00000836
Characteristics: 0xC0000040 (섹션의 속성 - 읽기/쓰기 가능)

2E 72 73 72 63 00 00 00   ; Name: .rsrc
94 FE 09 00               ; Virtual Size: 0x0009FE94
00 A0 08 00               ; Virtual Address (RVA): 0x0008A000
00 0A 00 00               ; Size of Raw Data: 0x00000A00
5C 08 00 00               ; Pointer to Raw Data: 0x0000085C
00 00 00 00               ; Pointer to Relocations: 0x00000000
00 00 00 00               ; Pointer to Line Numbers: 0x00000000
00 00                     ; Number of Relocations: 0
00 00                     ; Number of Line Numbers: 0
40 00 00 40               ; Characteristics: 0x40000040

Name: .rsrc (리소스 섹션)
Virtual Size: 0x0009FE94
RVA: 0x0008A000
Size of Raw Data: 0x00000A00
Pointer to Raw Data: 0x0000085C
Characteristics: 0x40000040 (섹션의 속성 - 읽기 가능)

2E 72 65 6C 6F 63 00 00   ; Name: .reloc
80 5C 00 00               ; Virtual Size: 0x00005C80
00 A0 12 00               ; Virtual Address (RVA): 0x00012A000
5E 00 00 00               ; Size of Raw Data: 0x0000005E
5C 12 00 00               ; Pointer to Raw Data: 0x0000125C
00 00 00 00               ; Pointer to Relocations: 0x00000000
00 00 00 00               ; Pointer to Line Numbers: 0x00000000
00 00                     ; Number of Relocations: 0
00 00                     ; Number of Line Numbers: 0
40 00 00 42               ; Characteristics: 0x40000042

Name: .reloc (재배치 정보 섹션)
Virtual Size: 0x00005C80
RVA: 0x00012A000
Size of Raw Data: 0x0000005E
Pointer to Raw Data: 0x0000125C
Characteristics: 0x40000042 (섹션의 속성 - 읽기 가능)

1.10 Export Directory의 RVA를 RAW로 변환

필요한 정보
- Export Directory의 RVA : 0x262C
- Export Directory가 속한 섹션의 시작 RVA와 Pointer to Raw Data
  - 섹션 .text
  - Virtual Address (RVA): 0x1000
  - Pointer to Raw Data: 0x400
변환 공식
- RAW = Pointer to Raw Data + (RVA - Section's Virtual Address)
계산
1. RVA : 0x262C
2. Section's Virtual Address : 0x1000
3. Pointer to Raw Data : 0x400
4. RAW = 0x400 + (0x262C − 0x1000) = 0x1A2C
결과
- Export Directory의 RAW 값은 "0x1A2C"입니다.

2. kernel32.dll 파일의 EAT에서 AddAtomW 함수 주소 찾기

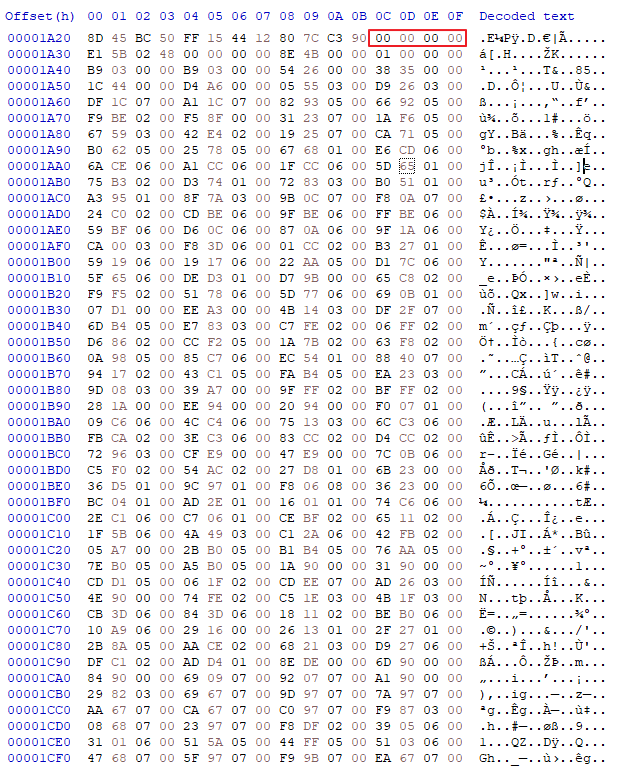

[그림 2] kernel32.dll의 IMAGE_EXPORT_DIRECTORY 구조체 시작부분

2.1 각 멤버 해석

구조체 멤버	Offset	값 (리틀 엔디언)	해석된 값
Characteristics	0x1A2C	00 00 00 00	예약된 값 (사용되지 않음)
TimeDateStamp	0x1A30	48 02 5B E1	타임스탬프 : 0x48025BE1
MajorVersion	0x1A34	00 00	주요 버전 : 0
MinorVersion	0x1A36	00 00	부 버전 : 0
Name	0x1A38	00 00 4B 8E	DLL 이름의 RVA : 0x00004B8E
Base	0x1A3C	00 00 00 01	Ordinal 시작 번호 : 1
NumberOfFunctions	0x1A40	00 00 03 B9	함수 개수(EAT) : 0x000003B9 (953개)
NumberOfNames	0x1A44	00 00 03 B9	함수 이름 테이블의 항목 개수 : 0x000003B9 (953개)
AddressOfFunctions	0x1A48	00 00 26 54	EAT의 RVA : 0x00002654
AddressOfNames	0x1A4C	00 00 35 38	Export Name Table의 RVA : 0x00003538
AddressOfNameOrdinals	0x1A50	00 00 44 1C	Export Ordinal Table의 RVA : 0x0000441C

2.2 필요한 정보의 RAW 값 계산

AddressOfFunctions의 RVA(0x2654) → RAW 변환
- .text 섹션: RVA = 0x1000, RAW = 0x400
- 변환 결과: 0x2654 - 0x1000 + 0x400 = 0x1A54
  → 함수 주소 배열의 RAW 값: 0x1A54
AddressOfNames의 RVA(0x3538) → RAW 변환
- .text 섹션: RVA = 0x1000, RAW = 0x400
- 변환 결과: 0x3538 - 0x1000 + 0x400 = 0x2938
  → 이름 배열의 RAW 값: 0x2938
AddressOfNameOrdinals의 RVA(0x441C) → RAW 변환
- .text 섹션: RVA = 0x1000, RAW = 0x400
- 변환 결과: 0x441C - 0x1000 + 0x400 = 0x381C
  → 이름 Ordinals 배열의 RAW 값: 0x381C

2.3 AddAtomW 이름 찾기

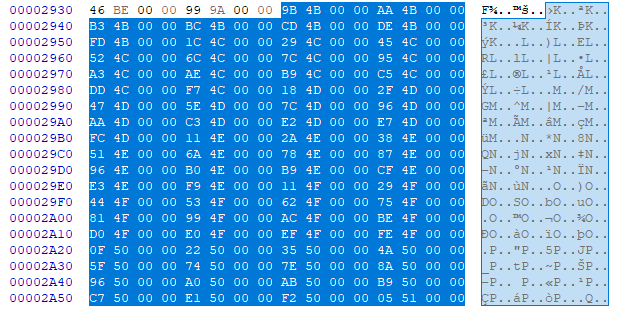

2.3.1 AddressOfNames(0x2938)에서 AddAtomW 문자열 위치 확인

배열에서 AddAtomW 문자열의 RVA를 찾습니다.
해당 RVA로 이동하여 문자열 매칭을 수행합니다.

1. AddressOfNames에서 시작

AddressOfNames 필드에 있는 값들은 함수 이름의 RVA 값들입니다. 각 RVA는 함수 이름의 문자열이 저장된 위치를 나타냅니다. 우리가 해야 할 일은 이 중에서 AddAtomW가 저장된 위치를 찾아야 합니다.

2. 각 RVA를 .text의 RAW 주소로 변환

AddressOfNames의 각 엔트리는 RVA 값이므로 이를 RAW 주소로 변환해야 합니다. 변환 공식은 다음과 같습니다:

RAW = RVA − Section RVA + Raw Data Start

.text 섹션의 시작 RVA : 0x1000
.text 섹션의 시작 RAW : 0x400

예를 들어, 첫 번째 RVA (0x4B9B)를 변환하면

RAW = 0x4B9B − 0x1000 + 0x400 = 0x3F9B

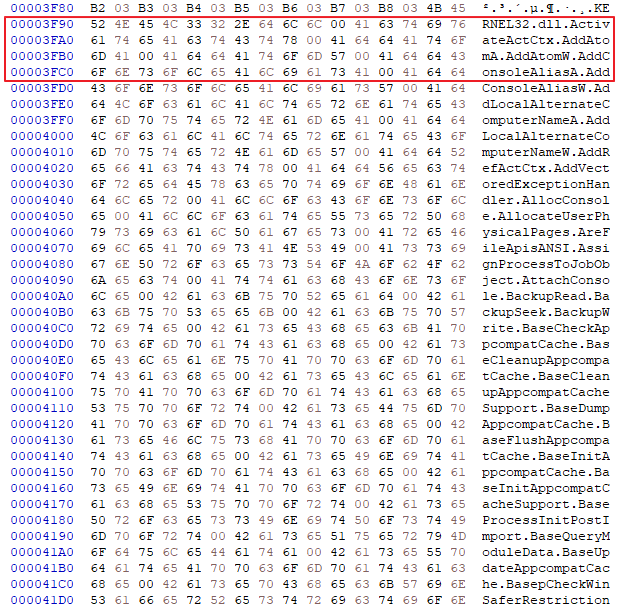

3. 이름 데이터에서 AddAtomW 찾기

변환된 RAW 주소로 HxD에서 데이터를 확인합니다.
각 문자열을 확인하며 AddAtomW 이름이 포함된 위치를 찾습니다.(0x3FB3)
AddAtomW의 인덱스는 3번째입니다.

4. AddressOfNameOrdinals에서 Ordinal 값 확인

AddressOfNameOrdinals의 RAW값인 0x381C로 갑니다.
Ordinal 값은 2바이트 값(WORD)으로 저장되어 있습니다.
3번째 index 값(2)을 찾습니다.

[그림 5] AddressOfNameOrdinals의 3번째 인덱스 값(2)

5. 함수 주소 배열에서 AddAtomW 찾기

함수 주소 배열의 RAW 값은 "0x1A54" 입니다.
여기서 3번째 인덱스에 해당하는 값을 찾습니다.
이 값은 AddAtomW의 RVA 값입니다.(0326D9)

[그림 6] AddressOfFunction의 3번째 값(AddAtomW)

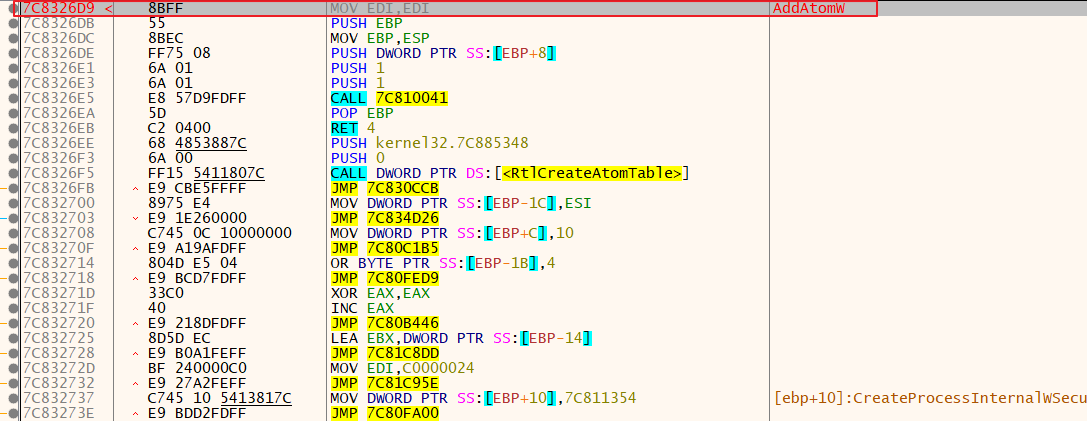

6. AddAtomW 함수 주소 확인하기

kernel32.dll의 ImageBase값과 AddAtomW의 RVA 값을 더합니다.
ImageBase = 7C800000
AddAtomW의 RVA = 326D9
AddAtomW 함수 주소 = 7C8326D9

※ ImageBase 구하는 법

1. PE Header 위치 찾기

PE Header의 위치는 0x3C 위치에 있습니다. 그 값은 F0입니다. 즉, PE 헤더 파일은 F0부터 시작합니다.(그림 1 참조)

2. PE 헤더의 Optional Header에서 ImageBase 확인

PE 헤더의 시작 위치:
- e_lfanew 값이 0xF0입니다.
- 따라서, PE 헤더는 0xF0에서 시작합니다.
Optional Header의 시작 위치:
- PE 헤더에서 Optional Header는 0x18 오프셋 이후에 시작합니다.
- Optional Header 시작 위치 = 0xF0 + 0x18 = 0x108입니다.
ImageBase 필드 위치:
- Optional Header에서 ImageBase는 0x1C 오프셋에 있습니다.
- 따라서, ImageBase 위치 = 0x108 + 0x1C = 0x124입니다.
- ImageBase 값은 "7C800000" 입니다.
